PVE中安装OpenWrt配置旁路由教程

说明： 老家卧室的一台工控机（PVE宿主环境）下运行着黑群晖，家里的弱电箱空间狭小放不了稍大的硬路由器，性能较鸡肋。最后干脆在PVE环境再跑个软路由做旁路网关来分担压力，编译 OPENWRT 固件太耗时，恩山论坛有位网友编译了一个全功能版本的固件，就直接拿来用，本篇文章将记录如何在 Proxmox VE 环境通过虚拟机安装 OpenWrt 配置旁路由的过程，仅做参考。

1
# OPENWRT 镜像下载地址：https://imgs.mpdn.fun:8443/lede/x86_64/
2
# Plus 版本为功能较多的版本，推荐下载
3
# 默认账号 root 密码 password
4
# OPENWRT默认ip 192.168.1.1
5
# OPENWRT 固件来自恩山论坛用户@bleach1991
6

7
# img2kvm 下载地址 http://dl.everun.top/softwares/utilities/img2kvm/img2kvm

PVE创建虚拟机#

关于Proxmox VE的安装教程不赘述-> 戳这里

使用 PVE 创建虚拟机，名称（随意），记住你的 VM ID，我这里是 102

操作系统 这里选择 - 不使用任何介质

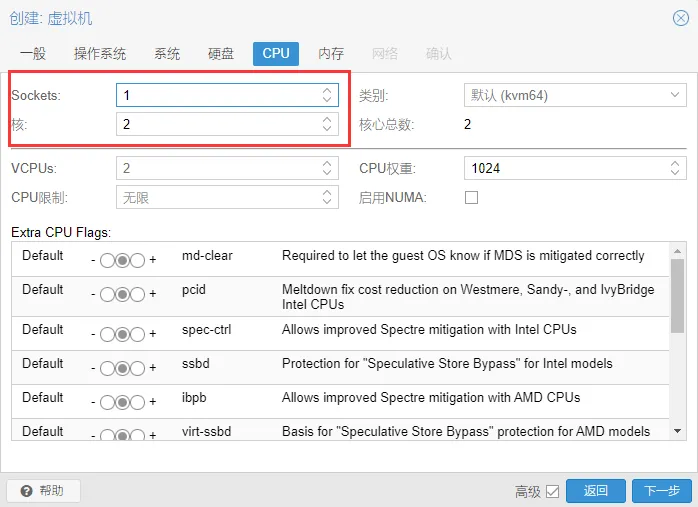

设置CPU（请自行根据硬件实际条件进行配置）

内存我给了2G

网络设置，模型我选择 intel E1000 支持开启千兆全双工

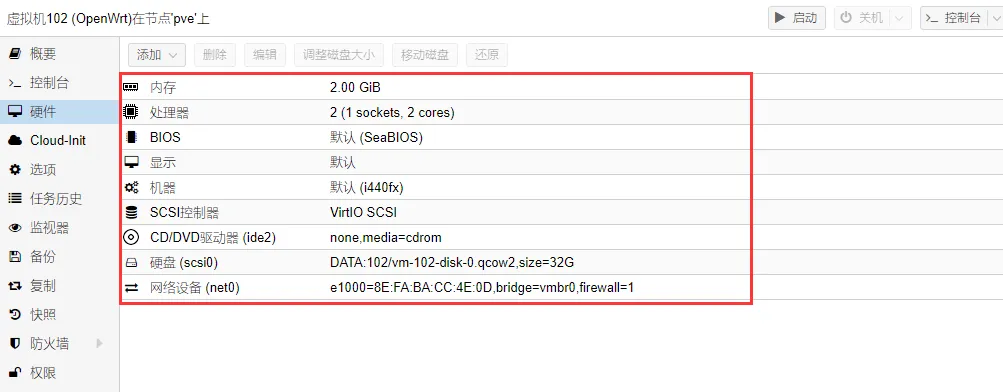

没有提到的设置默认就可以了，确认并创建虚拟机。

分离/删除磁盘#

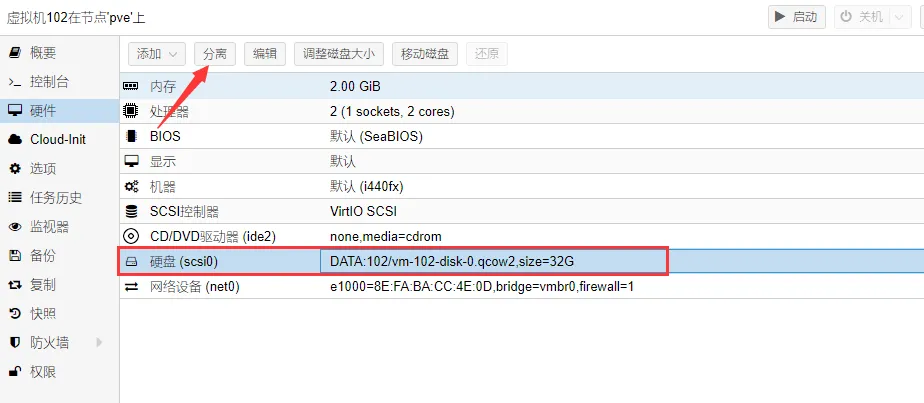

创建虚拟机的过程中，自动创建了一块32G的硬盘，要删除此硬盘，则需要先分离硬盘。

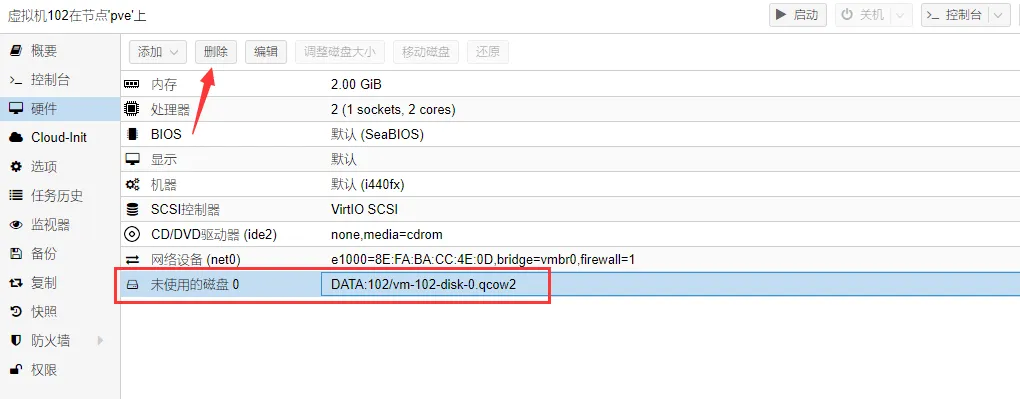

将分离后得到未使用的磁盘 进行删除操作，确保当前硬件没有其它磁盘。

写入磁盘镜像#

解压openwrt-x86-64-generic-squashfs-combined.img.gz后上传 openwrt-x86-64-generic-squashfs-combined.img 镜像文件和img2kvm两个文件到 pve 系统root根目录（可以借助ftp工具或者 rz 命令进行上传）使用。

然后通过 ssh 进入 pve 根目录，运行命令将镜像文件写入到磁盘：

1
./img2kvm openwrt-x86-64-generic-squashfs-combined.img 102 vm-102-disk-0
2

3
# 命令中 102 为本机 VM id，请修改为你自己的 VM id

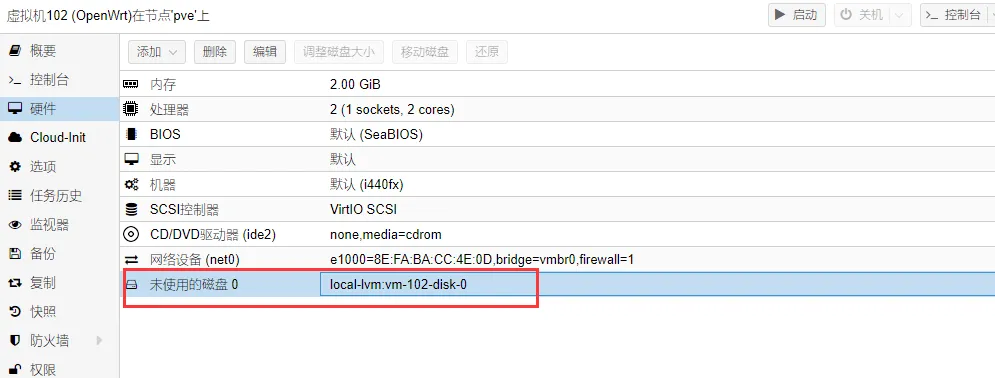

若成功写入磁盘，ssh 终端会出现 Successfully的提示，虚拟机会多出一块未使用的磁盘

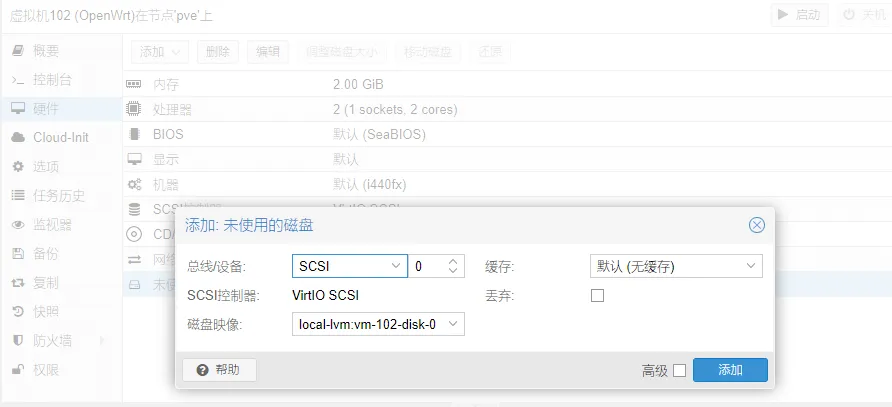

双击这块未使用的磁盘 ，点击添加。

写入磁盘镜像已经完成。

修改引导顺序#

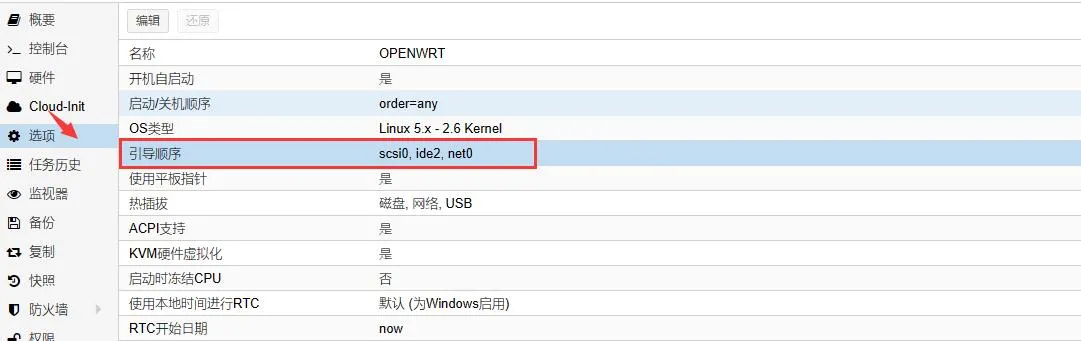

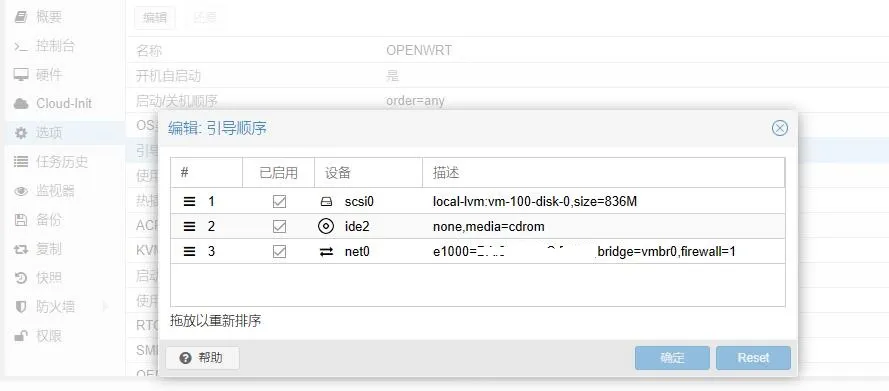

修改选项 - 引导顺序 - 编辑

将写入 openwrt 镜像的磁盘调整到第一顺位，并勾选 已启用

修改网络配置#

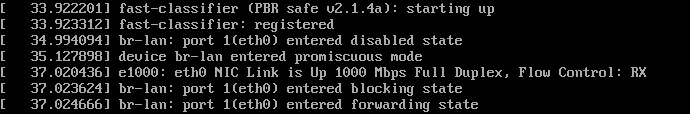

启动运行虚拟机，进入控制台 ，当屏幕打印如下图所示信息，按回车键 。

运行命令修改网络配置：

1
vi /etc/config/network

默认配置如下：

1
config interface 'lan'
2
  option type 'bridge'
3
  option ifname 'eth0'
4
  option proto 'static'
5
  option ipaddr '192.168.1.1' #默认openwrt ip地址
6
  option netmask '255.255.255.0'
7
  option ip6assign '60'

修改为：

1
config interface 'lan'
2
  option type 'bridge'
3
  option ifname 'eth0'
4
  option proto 'static'
5
  option ipaddr '192.168.0.2' #主路由192.168.0.1,旁路由我设置192.168.0.2
6
  option netmask '255.255.255.0'
7
  option ip6assign '60'
8
  option gateway '192.168.0.1' # 填写为主路由地址
9
  option dns '114.114.114.114 223.5.5.5' # 正常可用的DNS地址

按 ESC输入:wq 保存并退出。运行下面命令，重启网络使配置生效，当然你也可以reboot重启openwrt都行：

1
/etc/init.d/network restart

配置修改 OPENWRT 旁路由 DHCP#

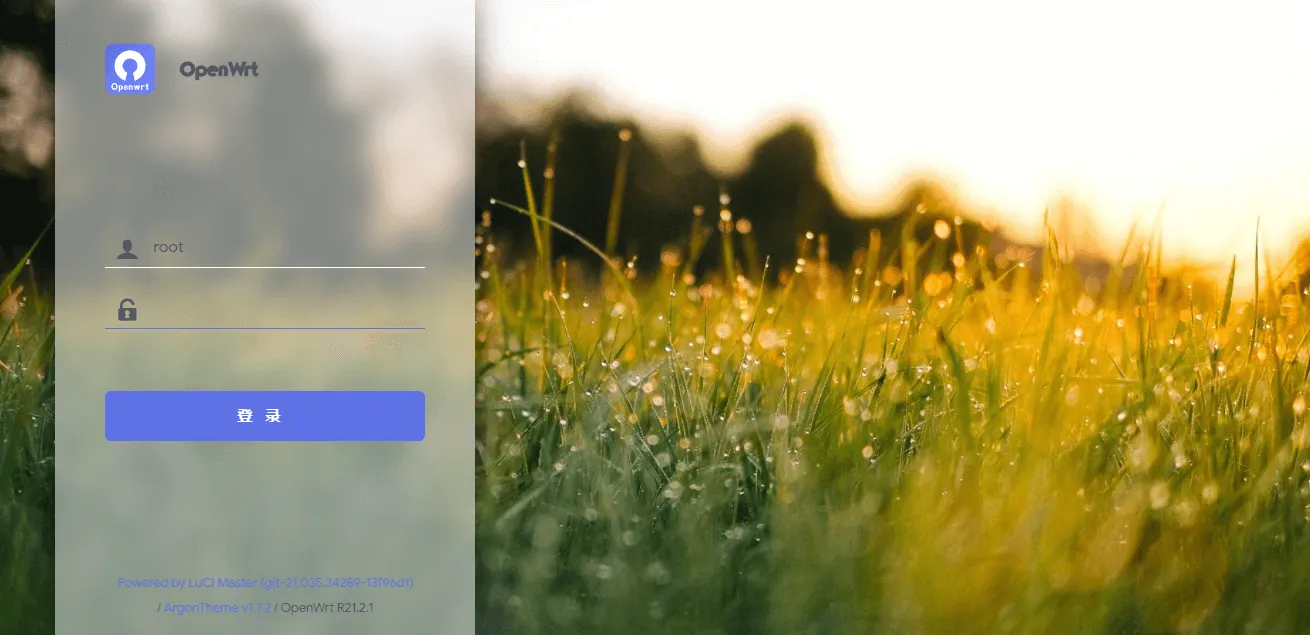

完成网络配置，这时候浏览器输入旁路由ip地址 192.168.0.2，输入账号密码可以成功进入。

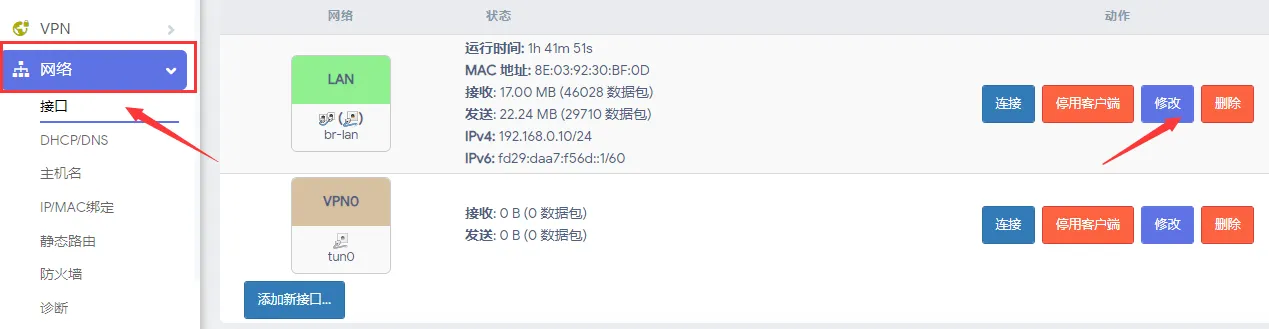

依次点击网络 - 接口，修改 LAN 接口设置

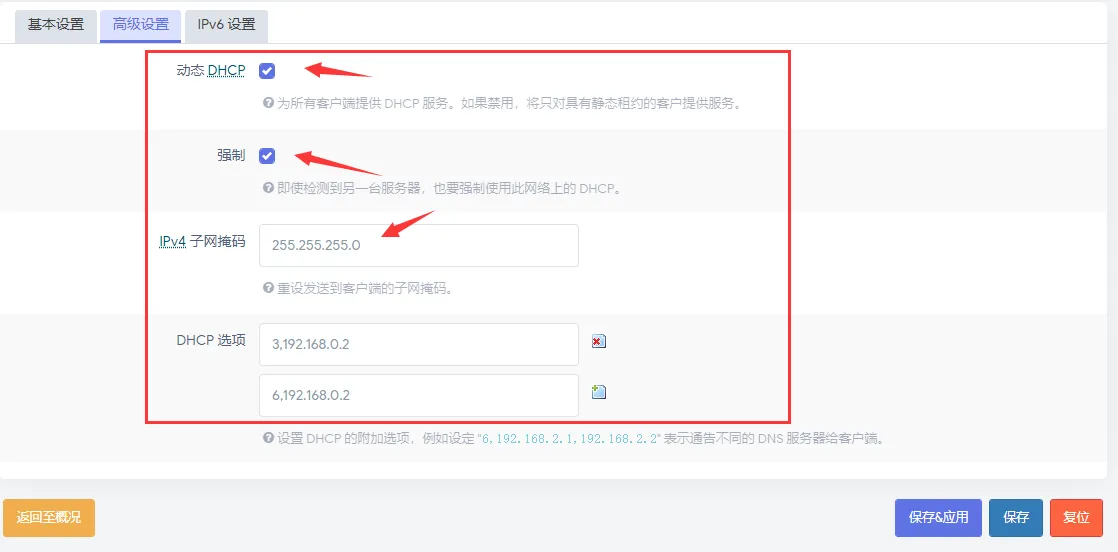

进入高级设置，勾选动态DHCP、强制，填写子网掩码 255.255.255.0

其中 DHCP选项 填写格式如下：

1
3,192.168.0.2 #3,表示设置网关地址选项，192.168.0.2 为旁路由ip
2
6,192.168.0.2 #6,表示设置DNS服务器地址选项，192.168.0.2 为旁路由ip

关闭/修改主路由 DHCP#

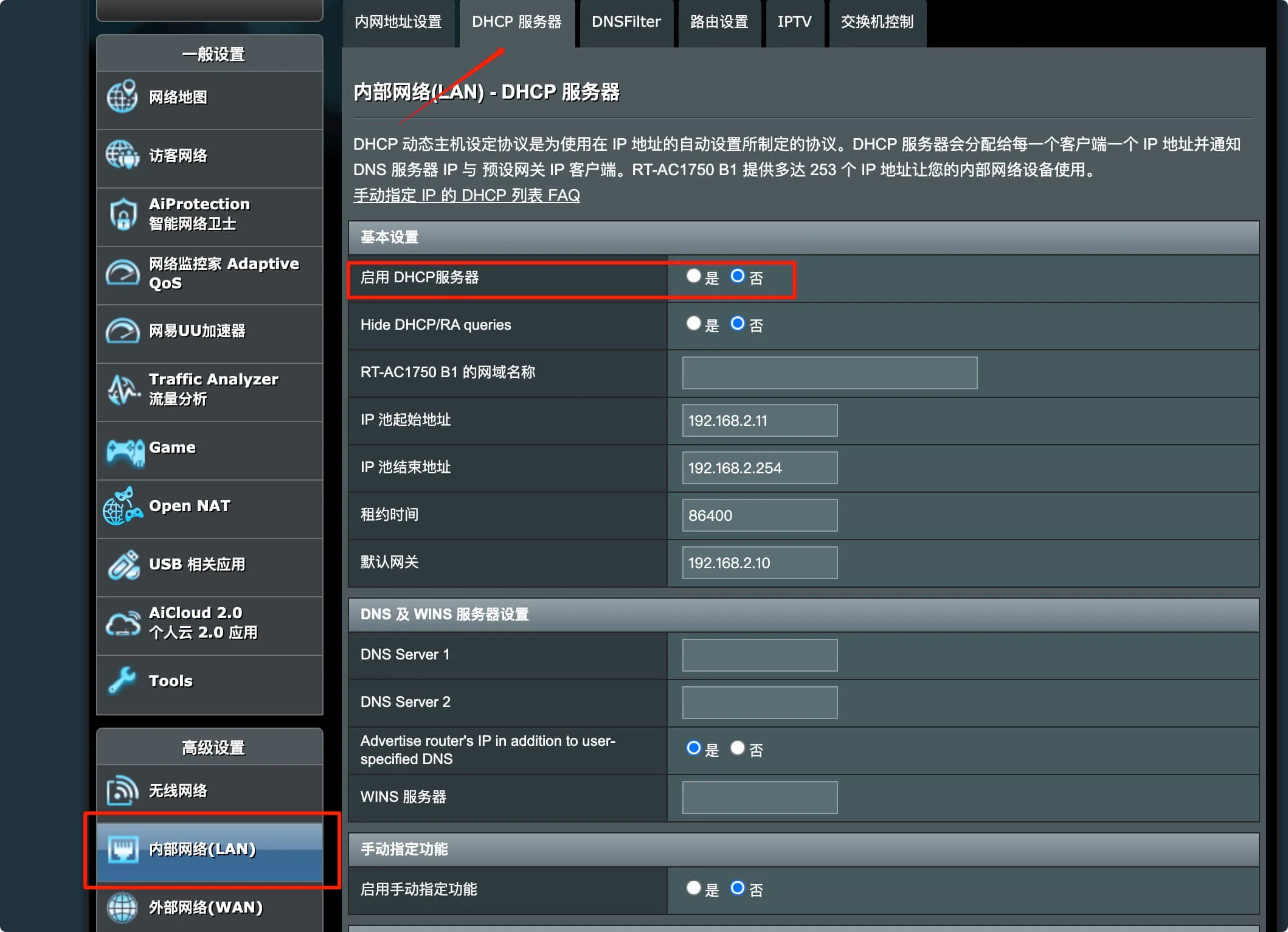

要么将主路由 DHCP 关闭，一定要开启DHCP则需要将网关地址和DNS地址填写为旁路由ip地址，然后重启主路由器。（考虑到不同路由器的差异，不一一举例。我用的是梅林固件，我这里选择关闭DHCP）

此时，可以通过 OPENWRT 旁路由进行留学、去广告等相关设置。为所欲为的事情不予细说，各位请自行发挥。
